Применение:

  1. Обеспечения определенного расстояния между нитками нагревательного кабеля;
  2. Крепления одной или нескольких зафиксированных ниток кабеля к тросу или к элементам кровли.

Состоят из скобы и одного или двух фиксаторов.

Условные обозначения:

СР Для всех типов саморегулирующихся кабелей (лент) и секций ТСБЭ
БРН Для секций ТСОЭ, МНТ, НСКТ, НСКБ
Т, 2Т Для крепления к одной или двум ниткам троса
К Для крепления на капельнике
В Кабель расположен вертикально (при укладке на снегозадержании) – для зажимов типа СР
О Зажим с отверстием под заклепку (без фиксатора)

Материал изготовления (указывается при заказе):
Ц – сталь оцинкованная, М – медь, П – пластизол.

Пример обозначения:

1) Зажим крепежный СР/К.1-25 ЦО
Для крепления одной нитки саморегулирующегося нагревательного кабеля (ленты) или секции ТСБЭ на капельнике, из оцинкованной стали, без фиксатора (с отверстием под заклепку).

2) Зажим крепежный БРН/2Т.4-50 М
Для крепления четырех ниток нагревательного кабеля секций МНТ, НСКТ, НСКБ, ТСОЭ к двум ниткам троса, из меди, расстояние между нитками нагревательного кабеля – 50 мм.


Комплекты зажимов крепежныхКомплект зажимов

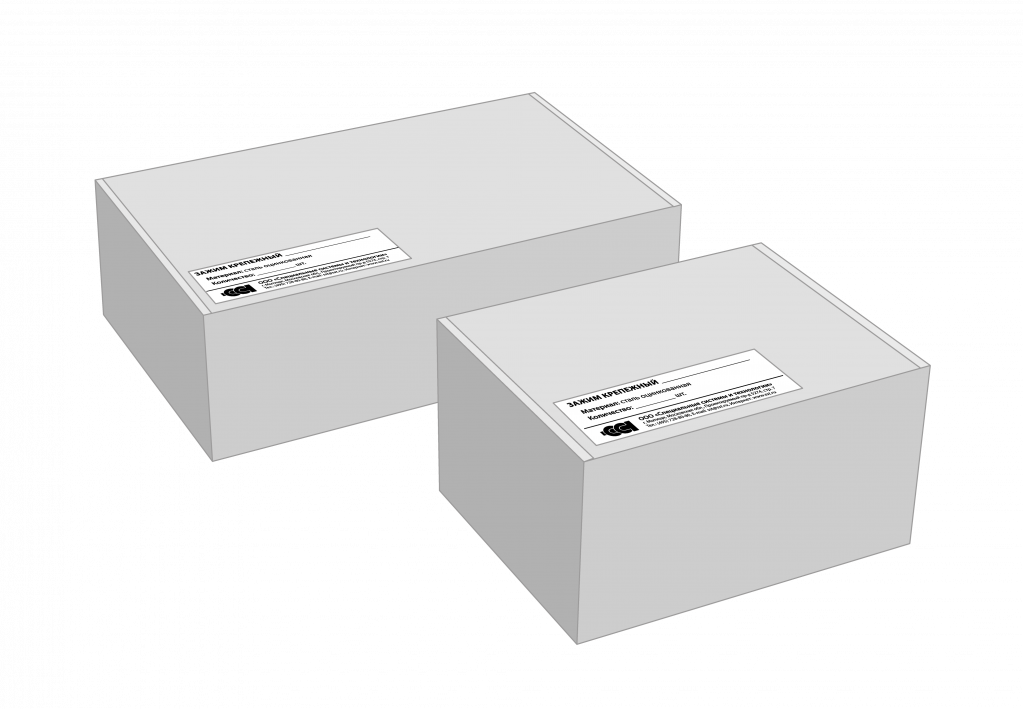

Зажимы крепежные упаковываются в коробки по 30–50 шт.

Пример обозначения:

Зажим крепежный БРН.1-25 Ц (упак. 50 шт.)

Обозначение Кол-во, шт.

Габаритные размеры
коробки, мм

Зажим крепежный БРН.1-25 Ц 50 125×90×105
Зажим крепежный БРН.2-100 Ц 30 200×130×65
Зажим крепежный БРН.2-50 Ц 50 200×130×65
Зажим крепежный БРН/Т.1-25 50 125×90×105
Зажим крепежный БРН/Т.2-50 Ц 50 200×130×65
Зажим крепежный СР.1-25 Ц 50 125×90×105
Зажим крепежный СР.2-100 Ц 30 200×130×65
Зажим крепежный СР.2-50 Ц 50 200×130×65
Зажим крепежный СР/К.1-25 ЦО 50 125×90×105;
Зажим крепежный СР/Т.1-25 Ц 50 125×90×105
Зажим крепежный СР/Т.2-50 Ц 50 200×130×65

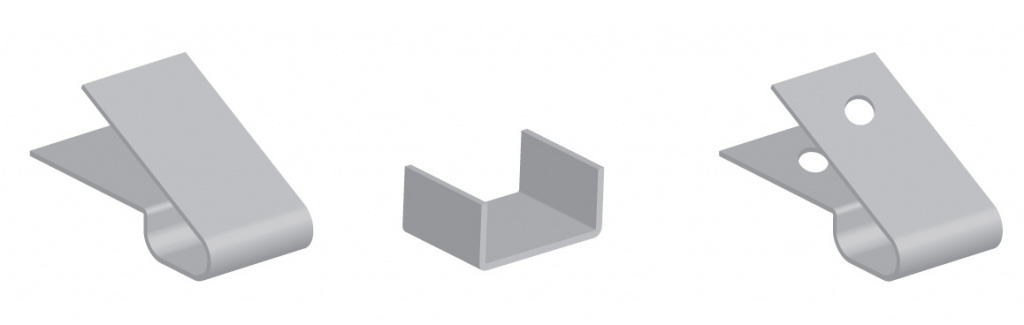

СР.1

СР.1
Наименование Кол-во ниток нагр. каб. Расстояние**, мм
СР.1-25* 1 25

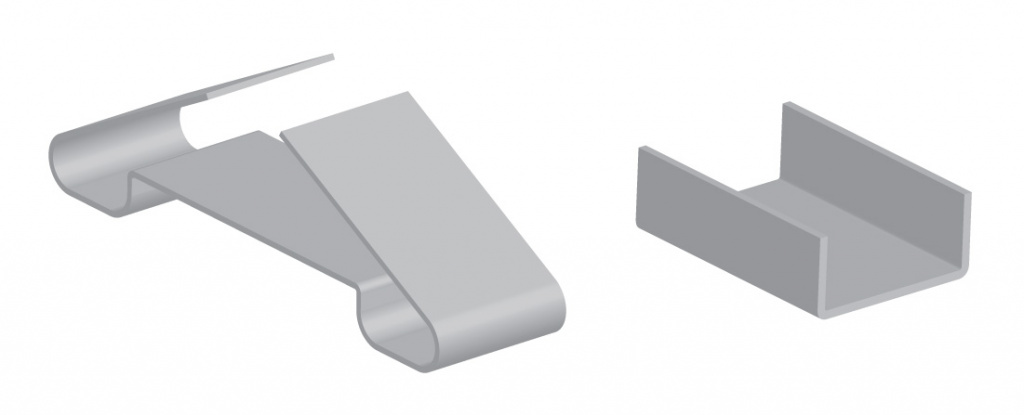

 СР.2

   СР.2
Наименование Кол-во ниток нагр. каб. Расстояние между нитками, мм
СР.2-50 2 50
СР.2-75 2 75
СР.2-100 2 100

_____________________

* При необходимости в заказе указывается вариант исполнения: О – сверление отверстий.
** Расстояние от центра места расположения кабеля до края зажима.

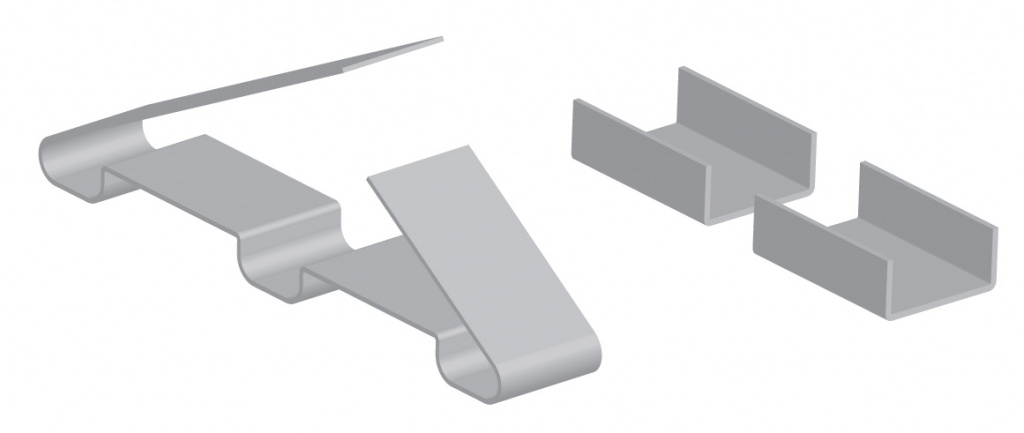

 СР.3

СР.3
Наименование Кол-во ниток нагр. каб. Расстояние между нитками, мм
СР.3-50 3 50
СР.3-75 3 75
СР.3-100 3 100

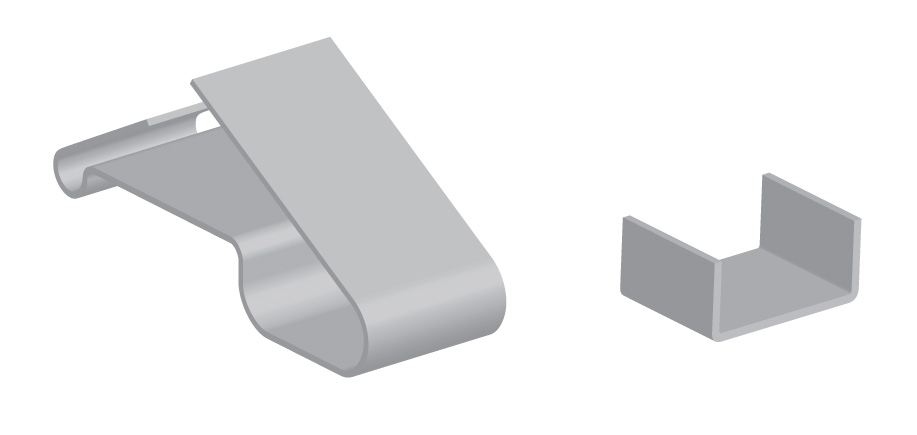

 СР/Т

   СР/Т
Наименование Кол-во ниток нагр. каб. Расстояние между нитками, мм
СР/Т.1-25 1 25

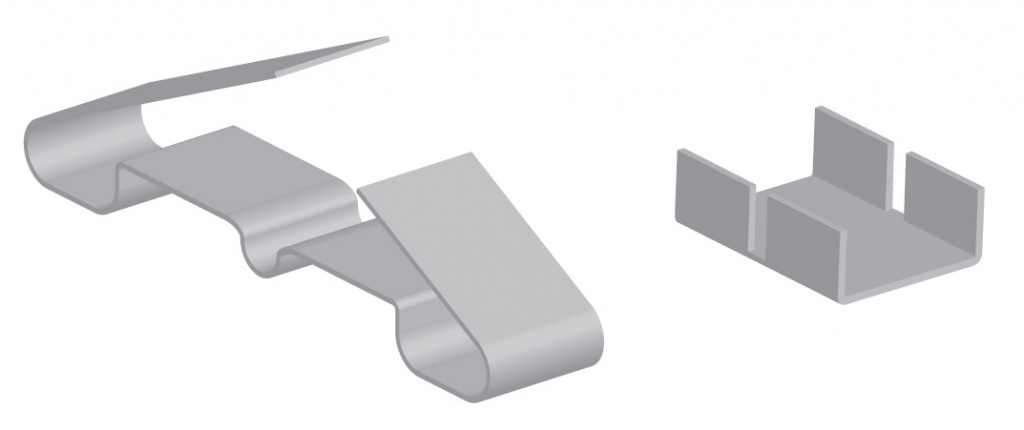

СР/Т.2

СР/Т.2
Наименование Кол-во ниток нагр. каб. Расстояние между нитками, мм
СР/Т.2-50 2 50

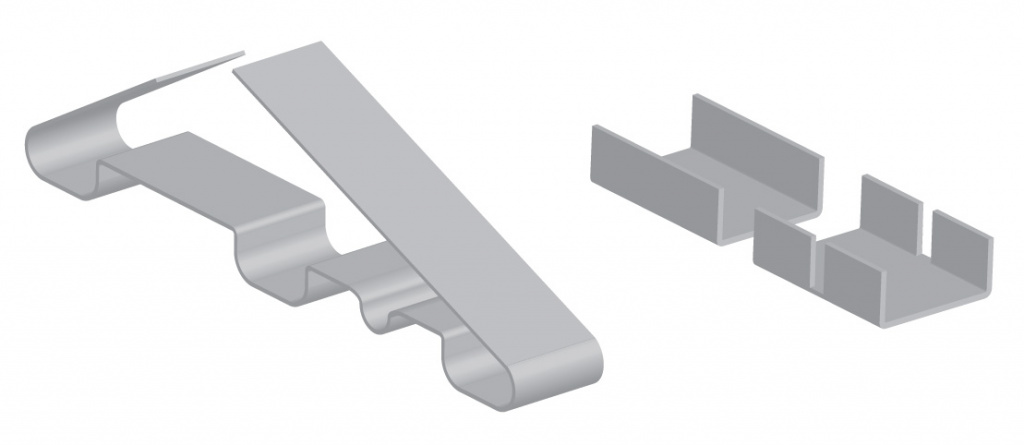

СР/Т.3


СР/Т.3
Наименование Кол-во ниток нагр. каб. Расстояние между нитками, мм
СР/Т.3-50 3 50

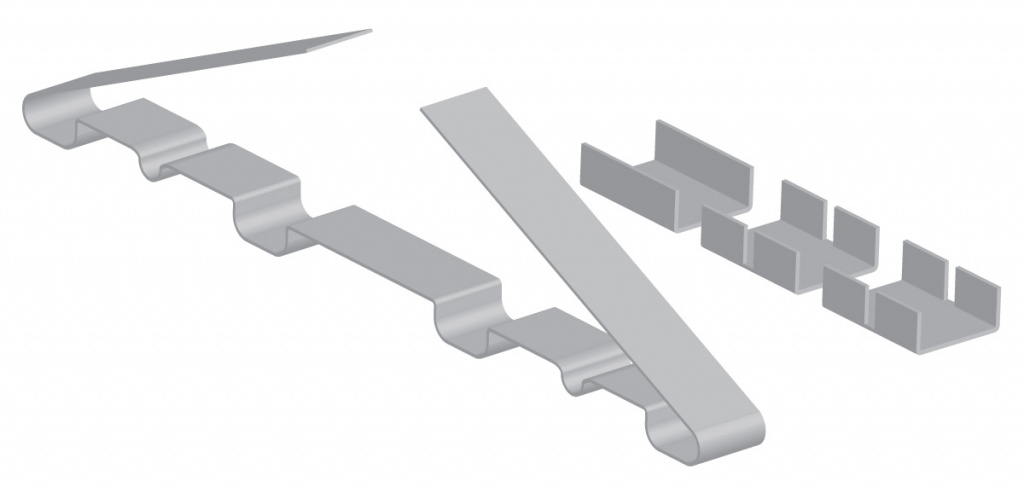

СР/2Т.4

СР/2Т.4
Наименование Кол-во ниток нагр. каб. Расстояние между нитками, мм
СР/2Т.4-50 4 50

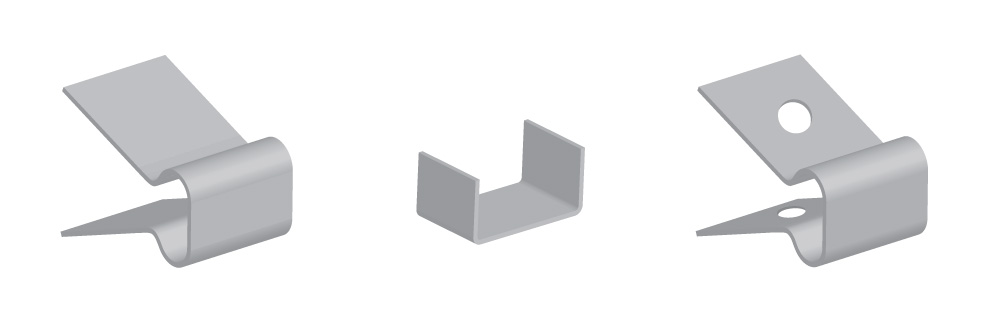

СР/К.1

СР/К.1
Наименование Кол-во ниток нагр. каб. Расстояние между нитками, мм
СР/К.1-25* 1 25

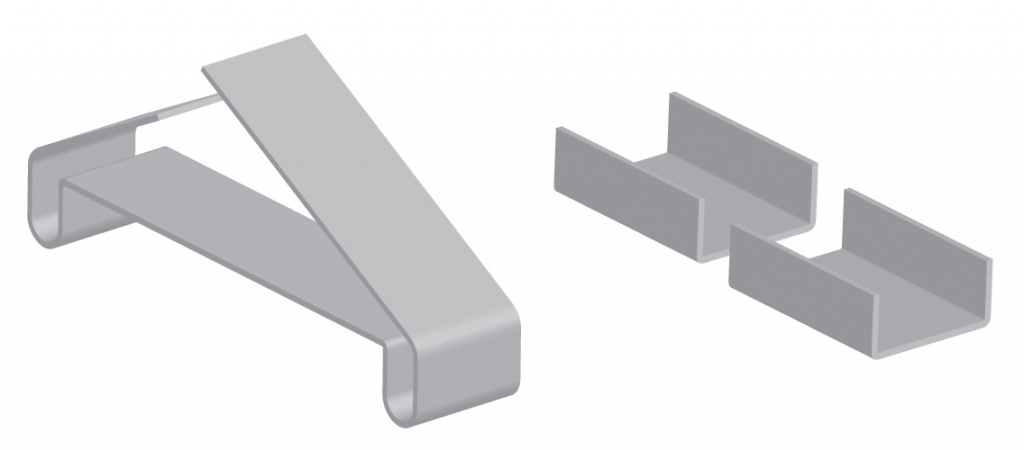

СР/В.2


СР/В.2
Наименование Кол-во ниток нагр. каб. Расстояние между нитками, мм
СР/В.2-75 2 75
СР/В.2-100 2 100

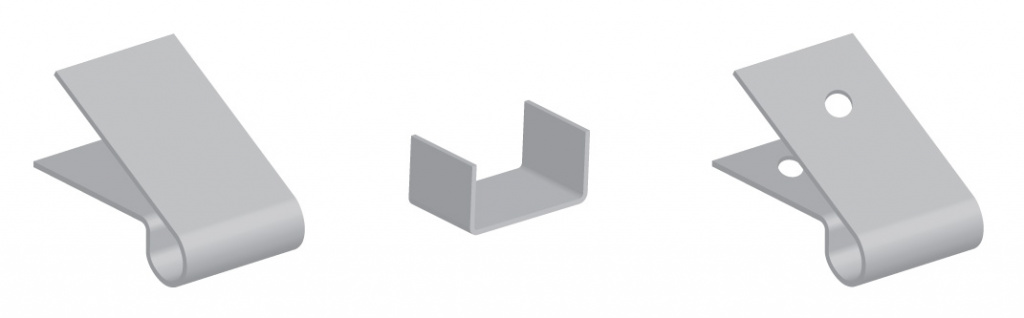

БРН.1

БРН.1
Наименование Кол-во ниток нагр. каб. Расстояние**, мм
БРН.1-25* 1 25

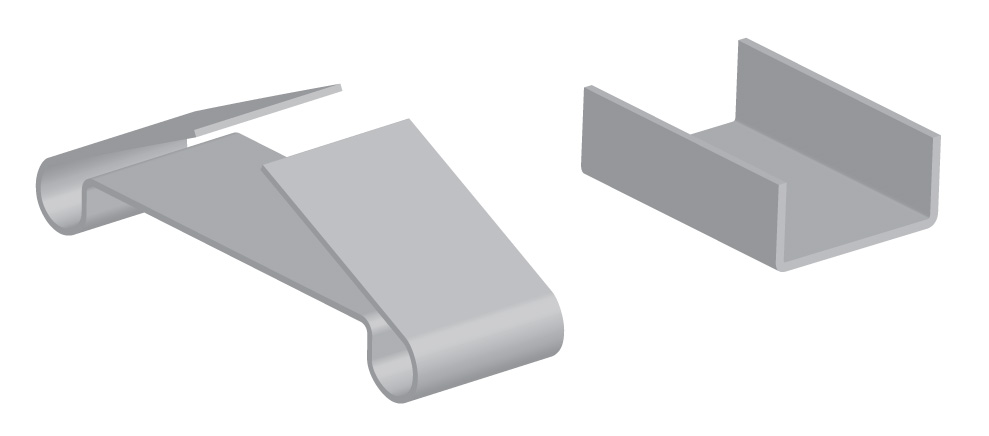

БРН.2

БРН.2
Наименование Кол-во ниток нагр. каб. Расстояние между нитками, мм
БРН.2-50 2 50
БРН.2-75 2 75
БРН.2-100 2 100

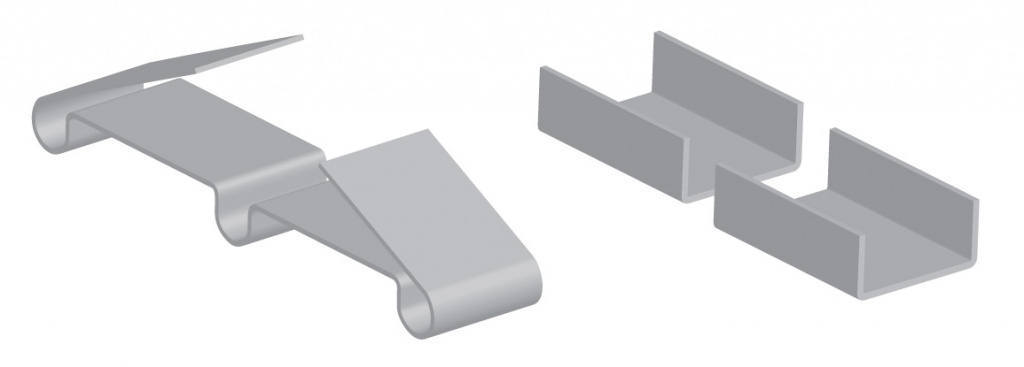

БРН.3

БРН.3
Наименование Кол-во ниток нагр. каб. Расстояние между нитками, мм
БРН.3-50 3 50
БРН.3-100 3 100

_______________________

* При необходимости в заказе указывается вариант исполнения: О – сверление отверстий.
** Расстояние от центра места расположения кабеля до края зажима.

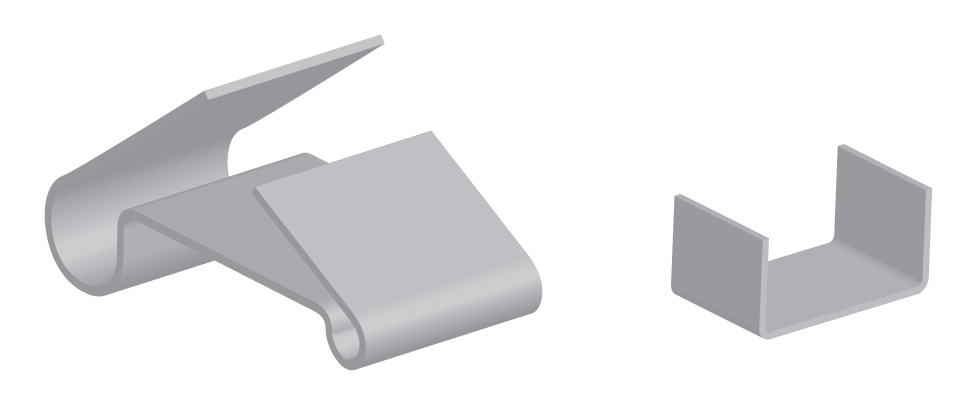

БРН/Т.1

БРН/Т.1
Наименование Кол-во ниток нагр. каб. Расстояние между нитками, мм
БРН/Т.1-25 1 25

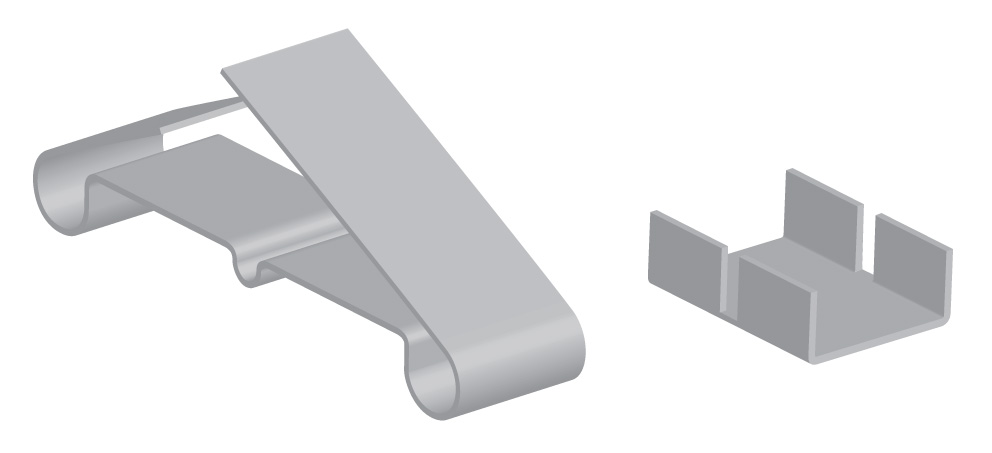

БРН/Т.2

БРН/Т.2
Наименование Кол-во ниток нагр. каб. Расстояние между нитками, мм
БРН/Т.2-50 2 50
БРН/Т.2-75 2 75

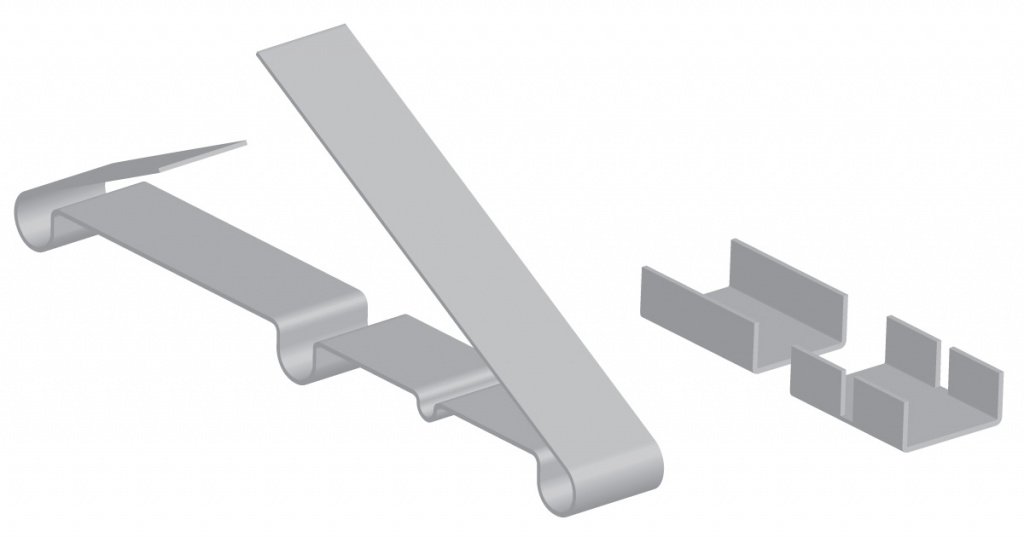

БРН/Т.3

БРН/Т.3
Наименование Кол-во ниток нагр. каб. Расстояние между нитками, мм
БРН/Т.3-50 3 50

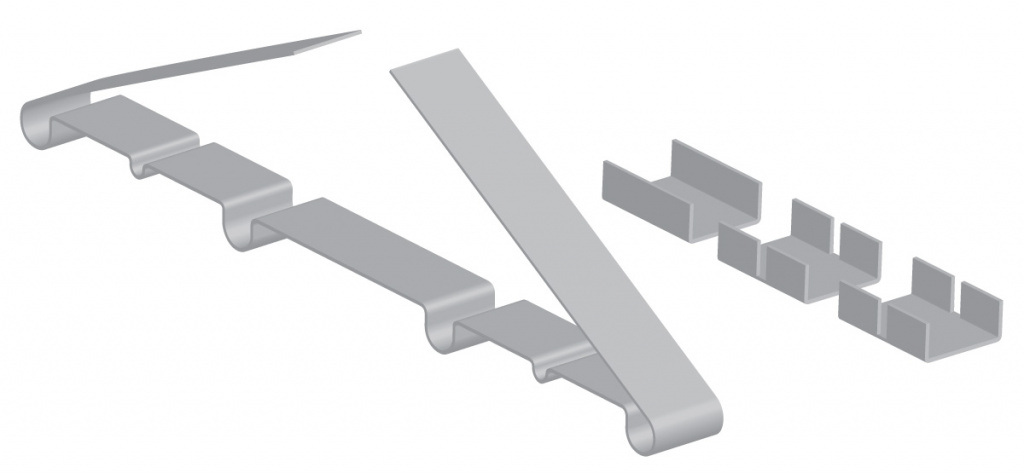

БРН/2Т.4

БРН/2Т.4
Наименование Кол-во ниток нагр. каб. Расстояние между нитками, мм
БРН/2Т.4-50 4 50

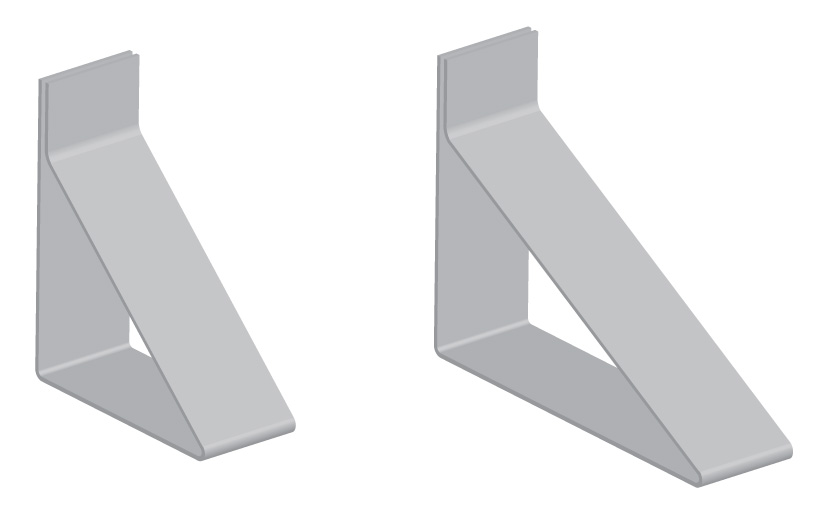

Кронштейн для крепления в желобе

Служит для крепления зажимов с кабелем в водосточном желобе.
Материал изготовления: Ц – сталь оцинкованная, М – медь (указывается при заказе).

Кронштейн для крепления в желобе
Наименование Кол-во ниток нагр. каб. Расстояние между нитками, мм
ТС.02-50 2 50
ТС.02-100 2 100

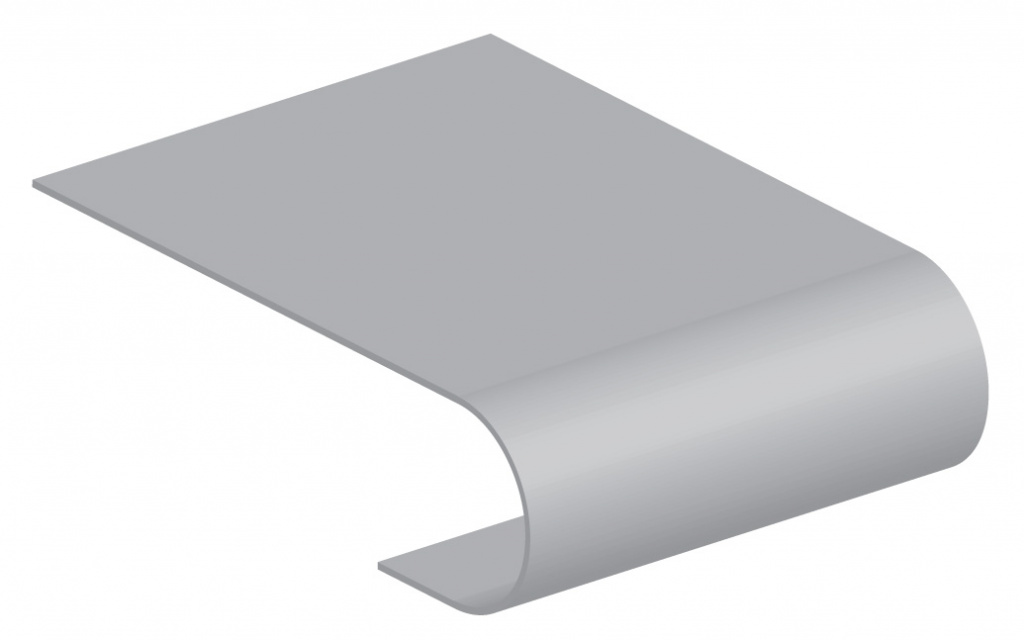

Накладка радиусная ТС.03

Применяется для перехода через острые кромки кровли или опуска в водосточную трубу с воронкой.
Материал изготовления: (указывается при заказе): Ц – сталь оцинкованная, М – медь, П – пластизол.

Накладка радиусная ТС.03

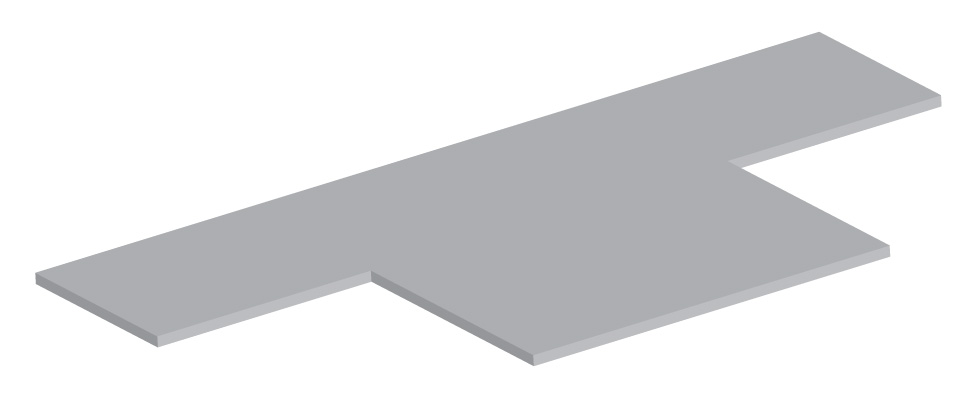

Кронштейн для опуска кабеля в трубу ТС.04

Применяется для опуска нагревательного кабеля во врезную водосточную трубу (без воронки).
Материал изготовления: (указывается при заказе): Ц – сталь оцинкованная, М – медь.

Кронштейн для опуска кабеля в трубу ТС.04

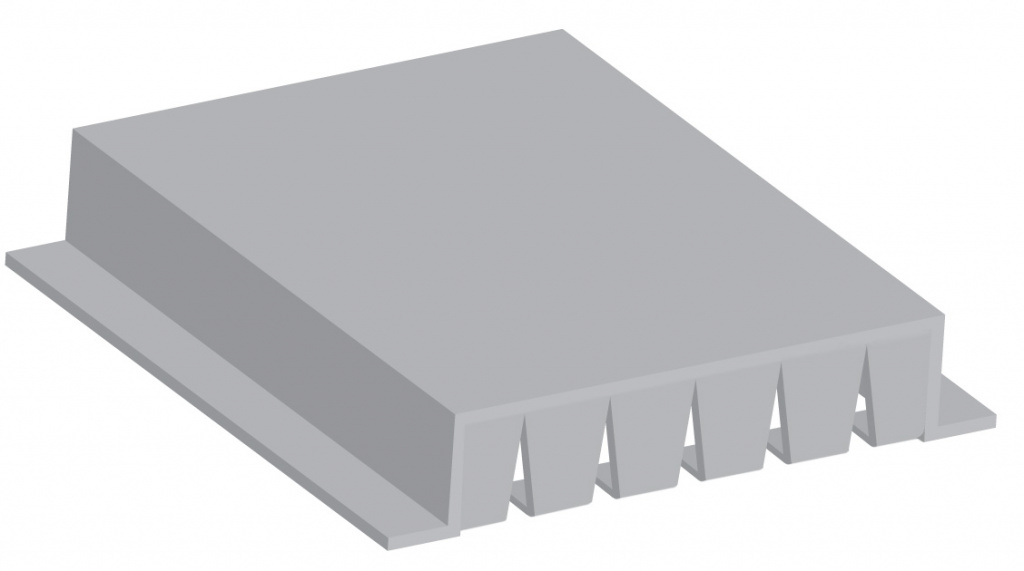

Кожух защитный ТС.06

Устанавливается на выпуск плоской формы водосточной трубы диаметром от 150 мм, скошенной под углом. Применяется для защиты нагревательного кабеля от механических повреждений.
Материал изготовления: (указывается при заказе): Ц – сталь оцинкованная, М – медь.

Кожух защитный ТС.06
Наименование Диаметр водосточной трубы, мм
ТС.06-150 150
ТС.06-200 200

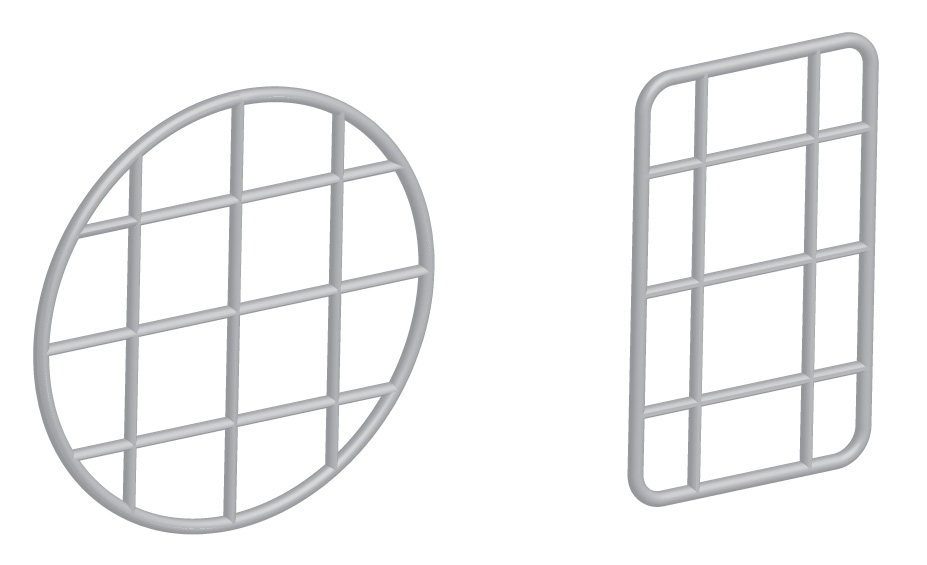

Решетка защитная ТС.07

Устанавливается на выпуск круглой водосточной трубы. Применяется для защиты нагревательного кабеля от механических повреждений.
Материал изготовления: (указывается при заказе): Ц – сталь оцинкованная, К – крашеный (цвет указывается из каталога RAL).

Решетка защитная ТС.07
Наименование Форма решетки Размер, мм (диаметр)
ТС.07/К-80 Круглая 80
ТС.07/К-100 Круглая 100
ТС.07/К-150 Круглая 150
ТС.07/К-200 Круглая 200
ТС.07/П-60 Прямоугольная 60×95

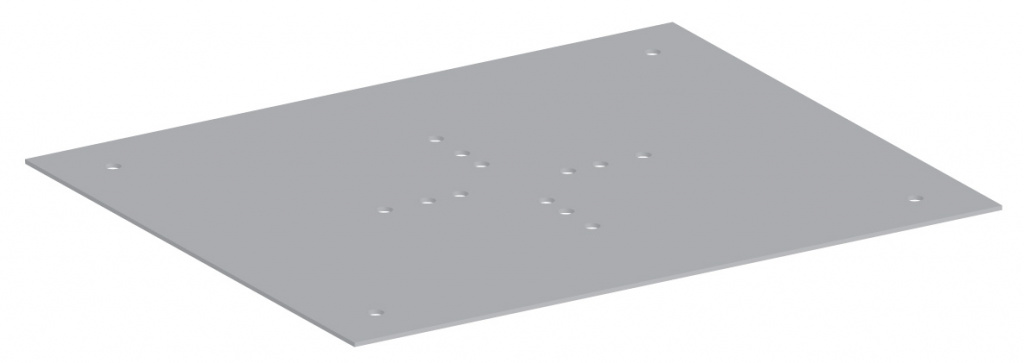

Пластина для крепления коробки Аbox

Применяется для крепления распределительных коробок Abox на ограждении кровли.
Материал изготовления: (указывается при заказе): Ц – сталь оцинкованная, К – крашеный (цвет указывается из каталога RAL).

Пластина для крепления коробки Аbox
Наименование Диаметр водосточной трубы, мм
ТС.06-150 150
ТС.06-200 200

Кронштейн снегозадержания

Входит в состав системы снегозадержания.
Материал изготовления: сталь с лакокрасочным покрытием (цвет указывается из каталога RAL).

Кронштейн снегозадержания
Наименование Назначение
ТС.10.001 Для металлопрофиля
ТС.10.002 Для металлочерепицы

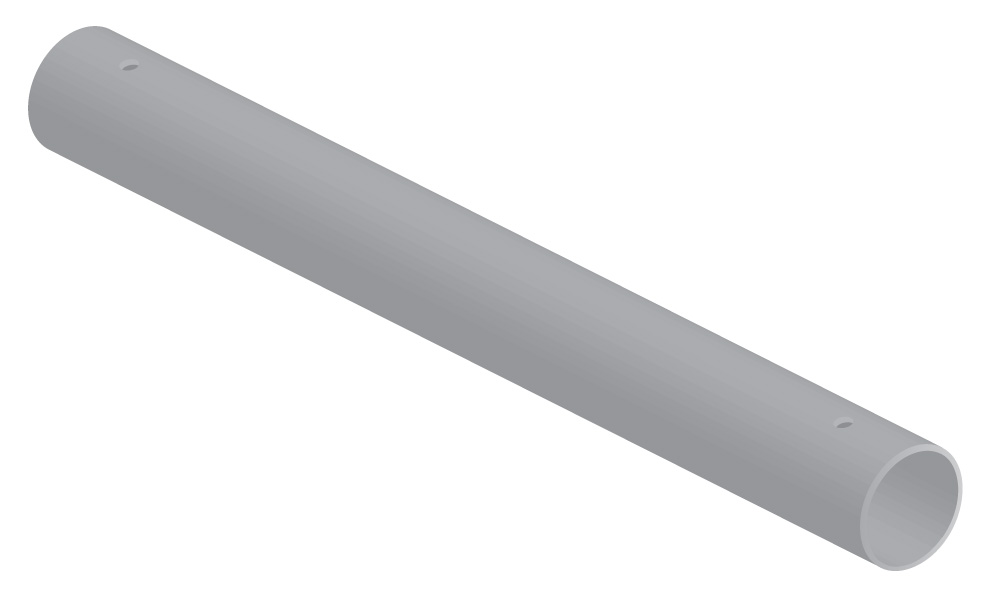

Труба снегозадержания ТС.10.003

Входит в состав системы снегозадержания.
Материал изготовления:: сталь с лакокрасочным покрытием (цвет указывается из каталога RAL).

Труба снегозадержания ТС.10.00
Наименование Длина, мм Масса, кг
ТС.10.003-1500 1500 2,6
ТС.10.003-2000 2000 3,5
ТС.10.003-3000 3000 5,2

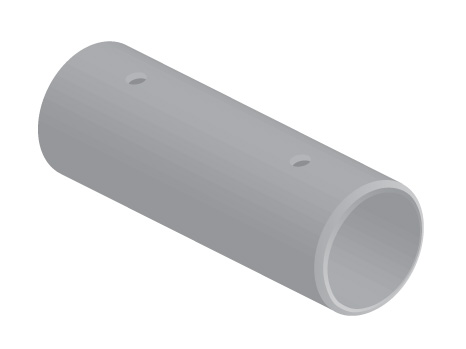

Втулка для труб снегозадержания ТС.10.004

Применяется для соединения труб снегозадержания между собой.

Втулка для труб снегозадержания ТС.10.004

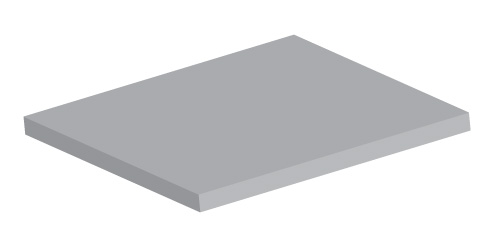

Уплотнение 40×40×4 ТС.10.006

Применяется при креплении кронштейна снегозадержания к кровле.

Уплотнение 40×40×4 ТС.10.006


Комплекты снегозадержания

Наименование МЦ Состав комплекта Кол-во
Комплект снегозадержания для металлопрофиля (длина 3 м) Кронштейн снегозадержания (для металлопрофиля) ТС.10.001 4 шт.
Труба снегозадержания ТС.10.003-3000 2 шт.
Уплотнение 40×40×4 ТС.10.006 12 шт.
Саморез кровельный 5,5×51 12 шт.
Комплект снегозадержания для металлочерепицы (длина 3 м) Кронштейн снегозадержания (для металлочерепицы) ТС.10.002 4 шт.
Труба снегозадержания ТС.10.003-3000 2 шт.
Уплотнение 40×40×4 ТС.10.006 12 шт.
Саморез кровельный 5,5×51 12 шт.

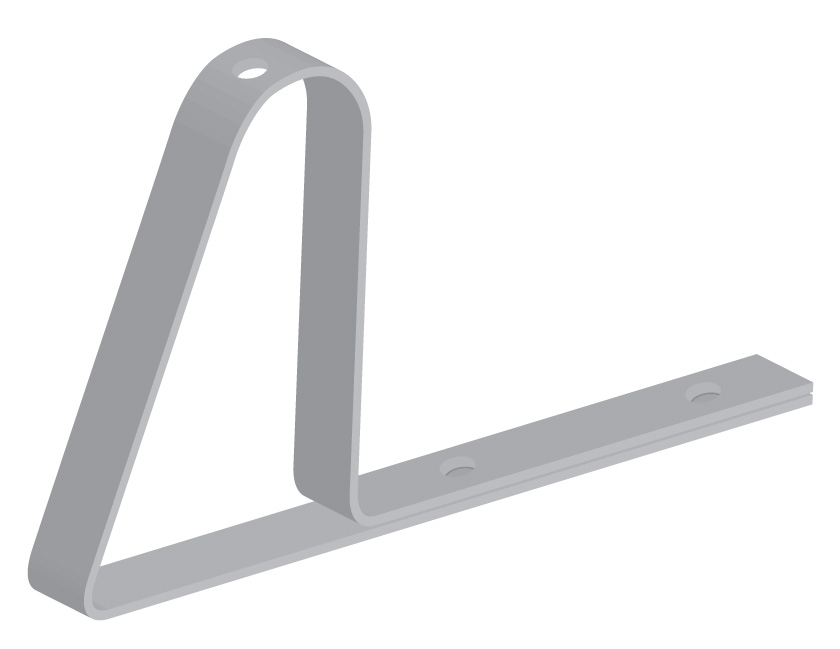

Кронштейн для крепления к трубе снегозадержания ТС.10.005

Кронштейн для крепления кабеля к системе снегозадержания.
Материал изготовления: (указывается при заказе): Ц – сталь оцинкованная, М – медь, К – крашеный (цвет указывается из каталога RAL).

Кронштейн для крепления к трубе снегозадержания ТС.10.005

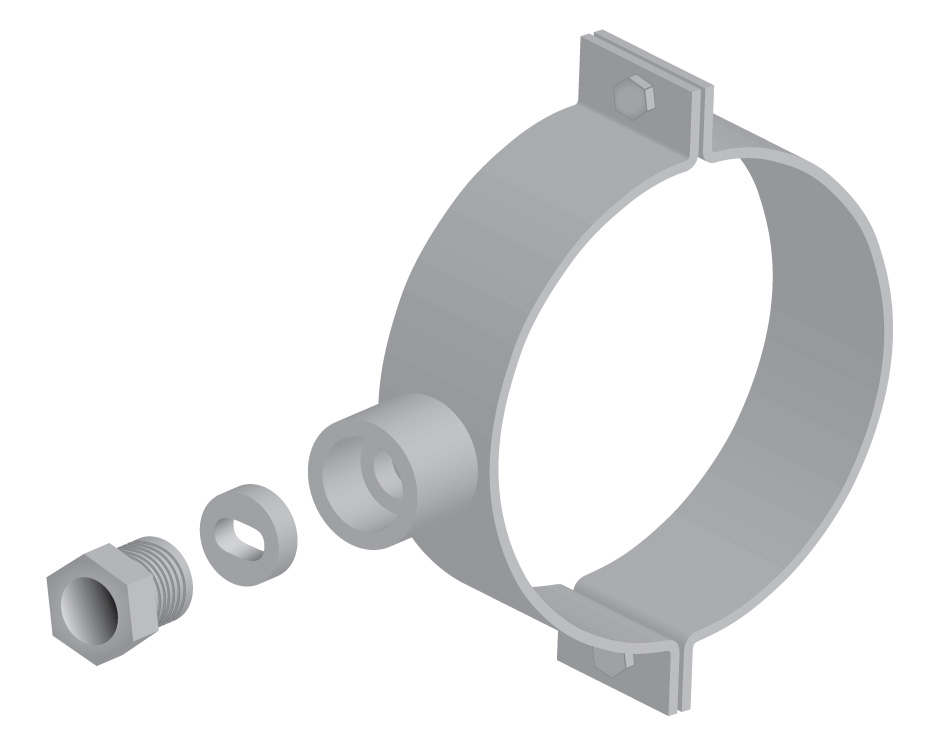

Хомут для ввода кабеля в трубу

Служит для герметичного ввода нагревательного кабеля в водосточную трубу.

Хомут для ввода кабеля в трубу
Обозначение Диаметр трубы, мм Наруж. диаметр трубы, мм
ТС.12.001 100 108
ТС.12.002 150 160

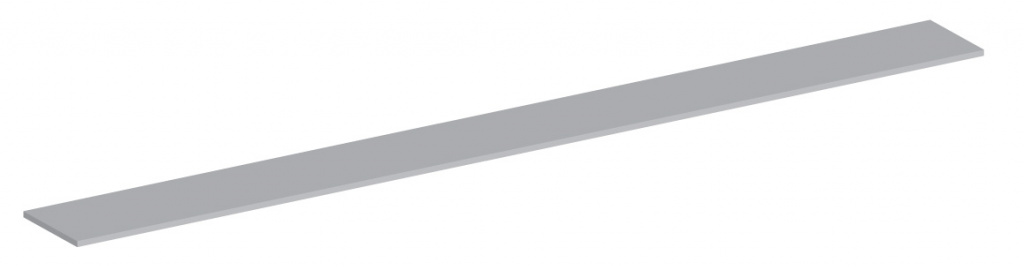

Полоса крепежная 0,5×15 мм и 1,5×15 мм

Имеет вспомогательное назначение (единица измерения – метр, отпускается длинами по 1,25 м).
Материал изготовления: (указывается при заказе): Ц – сталь оцинкованная, М – медь, П – пластизол (только для толщины 0,5 мм).

Полоса крепежная 0,5×15 мм и 1,5×15 мм

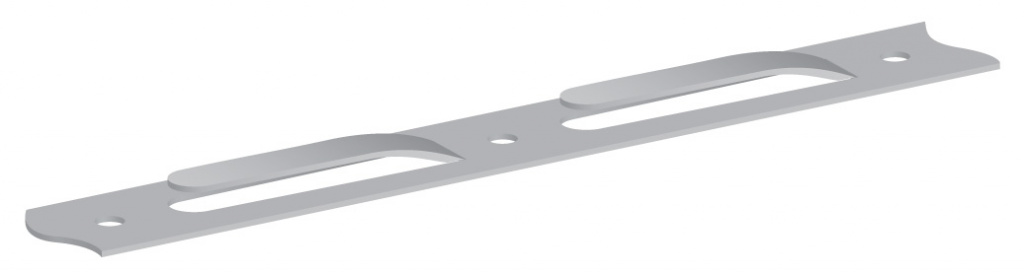

Полоса перфорированная 65

Применяется для крепления нагревательного кабеля в водосточных лотках и других элементах кровли (единица измерения – метр, отпускается длинами по 1,25 м).
Материал изготовления: (указывается при заказе): Ц – сталь оцинкованная, М – медь (указывается при заказе).

Полоса перфорированная 65

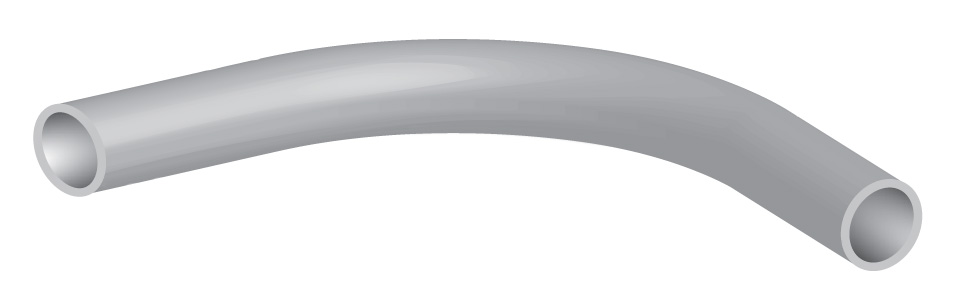

Колено трубное

Применяется для трассировки силовых и управляющих кабелей.

Колено трубное
Обозначение Внутр. диаметр трубы, мм Радиус загиба, мм
ТС.08.001 15 65
ТС.08.002 25 80
ТС.08.003 32 100
