(ТЭН) Трубчатые электронагреватели

Трубчатые электронагреватели (ТЭН) существуют различных видов:

  • ТЭНы водяные
  • ТЭНы для дистилляторов
  • ТЭНы воздушные
  • ТЭНы для нагрева кислот и щелочей, жира и масла
  • ТЭНы со встроенным терморегулятором для водонагревателей Аристон.

Общие сведения

ТЭНы предназначены для нагрева различных сред путем конвекции, теплопроводности и излучения посредством преобразования электрической энергии в тепловую. Применяются в качестве комплектующих изделий в промышленных и бытовых установках.

ТЭН способны работать в самых разнообразных средах, включая агрессивные (в том числе растворы кислот, щелочей, легкоплавкие металлы, селитру). Рабочая температура на оболочке ТЭНа колеблется от десятков градусов (при нагреве воды и других жидких сред) до 750 °С (при нагреве газовых сред), а специализированные модели ТЭНов позволяют добиваться и более высоких температур.

Производственные возможности

Характеристики ТЭНов могу варьироваться и зависят от конкретного заказа.

  • Любые электротехнические параметры
  • Любая конфигурация
  • Длина до 6,0 метров
  • Для составных ТЭНов длина может быть больше
  • Диаметр 6,0 мм, 6,5 мм, 7,4 мм, 8,0 мм, 8,5 мм, 10,0 мм, 13,0 мм, 16,0 мм, 18,5 мм.
  • Квадратное сечение 6,5 мм х 6,5 мм.

Конструкция трубчатых электронагревателей (ТЭН)

Трубчатый электронагреватель (ТЭН) представляет собой расположенную внутри металлической оболочки спираль (или несколько спиралей) из сплава с высоким сопротивлением и контактными стержнями. От оболочки спираль изолирована спрессованным электроизоляционным наполнителем. Для предохранения от попадания влаги торцы ТЭН герметизированы. Контактные стержни изолируются от корпуса диэлектрическими изоляторами.

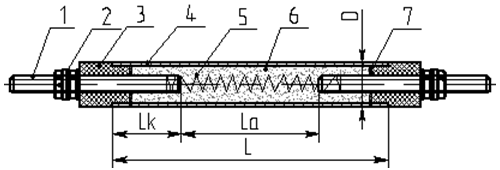

Конструкция тэн

1 - контактный стержень

5 - нагревательная спираль

D - диаметр оболочки

2 - контактные гайки и шайбы

6 - наполнитель

L - развернутая длина оболочки

3 - изолятор

7 - герметик

Lk - заделка контактного стержня

4 - трубчатая оболочка



La - активная длина ТЭН





Маркировка ТЭН

Пример обозначения ТЭН:

ТЭН 120 В 13 / 1,0 Т 220

120 - развернутая длина (L) в сантиметрах;

1,0 - номинальная мощность в киловаттах;

В - обозначение длины контактного стержня в заделке Lk;

Т - обозначение нагреваемой среды и материала оболочки;

13 - диаметр оболочки D в миллиметрах;

220 - номинальное напряжение в вольтах;

Условное обозначение и номинальная длина контактного стержня в заделке

Обозначение длины

А

В

С

D

E

F

G

H

Длина, мм

40

65

100

125

160

250

400

630

Обозначение нагреваемой среды, максимальная ваттная нагрузка, материал оболочки

Условное обозначение

Нагреваемая среда

Характер нагрева

Максимальная ваттная нагрузка, Вт/см2

Материал оболочки

J

Вода, слабый раствор кислот (pH от 5 до 7)

Нагревание, кипячение с максимальной температурой на оболочке 100 °С

15

Нержавеющая сталь

P

Вода, слабый раствор щелочей (pH от 7 до 9)

Нагревание, кипячение с максимальной температурой на оболочке 100 °С

15

Углеродистая сталь

S

Воздух, газы и смеси газов

Нагрев в спокойной газовой среде до температуры на оболочке ТЭН 450 °С

2,2

Углеродистая сталь

T

Воздух, газы и смеси газов

Нагрев в спокойной газовой среде с температурой на оболочке ТЭН свыше 450 °С

5,0

Нержавеющая сталь

O

Воздух, газы и смеси газов

Нагрев в движущейся со скоростью 6м/с воздушной среде до температуры на оболочке ТЭН 450 °С

5,5

Углеродистая сталь

K

Воздух, газы и смеси газов

Нагрев в движущейся со скоростью не менее 6м/с воздушной среде с температурой на оболочке ТЭН св. 450 °С

6,5

Нержавеющая сталь

L

Литейные формы, пресс-формы

ТЭН вставлен в паз, имеется гарантированный контакт с нагреваемым металлом, температура на оболочке ТЭН до 450 °С

5,0

Углеродистая сталь

Z

Жиры, масла

Нагрев в ваннах и др. емкостях, температура до 250 °С

3,0

Углеродистая сталь

W

Легкоплавкие металлы и сплавы

Нагрев и плавление в ваннах и др. емкостях с температурой на оболочке ТЭН до 450 °С

3,5

Углеродистая сталь

D

Селитра (двойная оболочка)

Нагрев до температуры 600 °С

3,5

Нержавеющая/черная сталь

Н

Селитра

Нагрев до температуры 600 °С

3,5

Нержавеющая сталь
