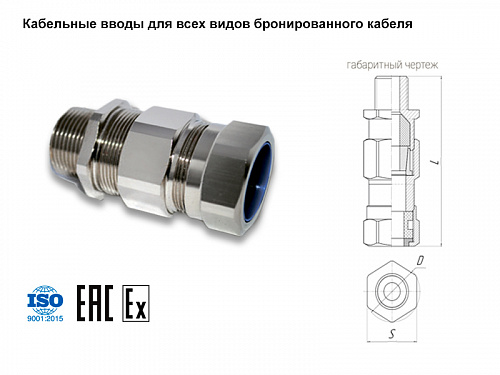

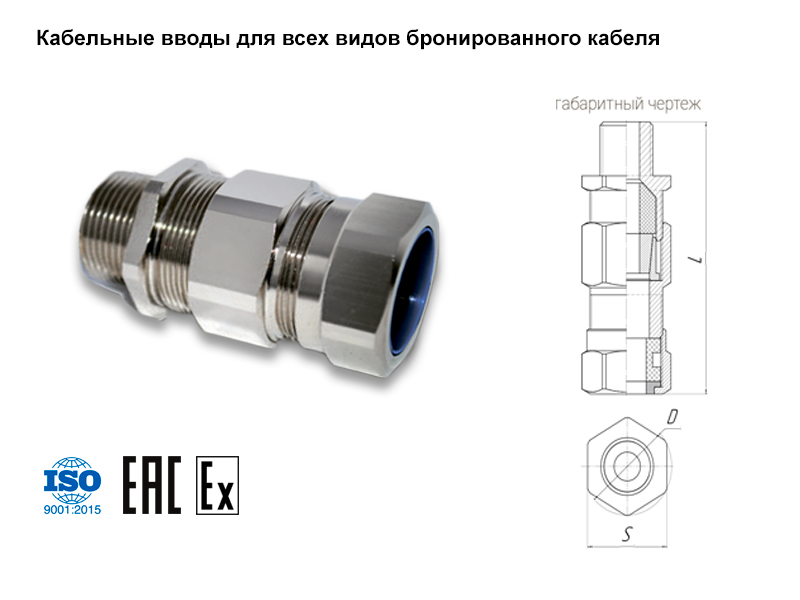

Взрывозащищенные кабельные вводы серии ВА предназначены для ввода бронированных кабелей в электрооборудование, применяемое во взрывоопасных зонах.

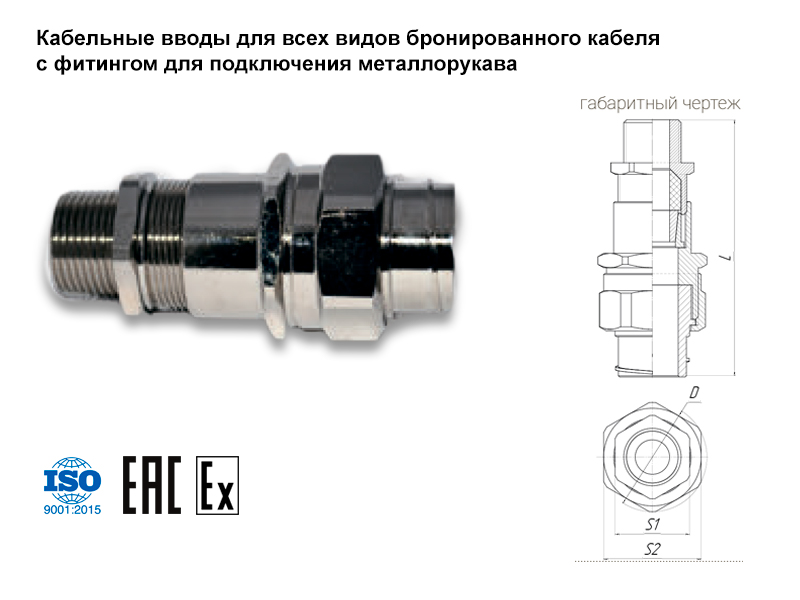

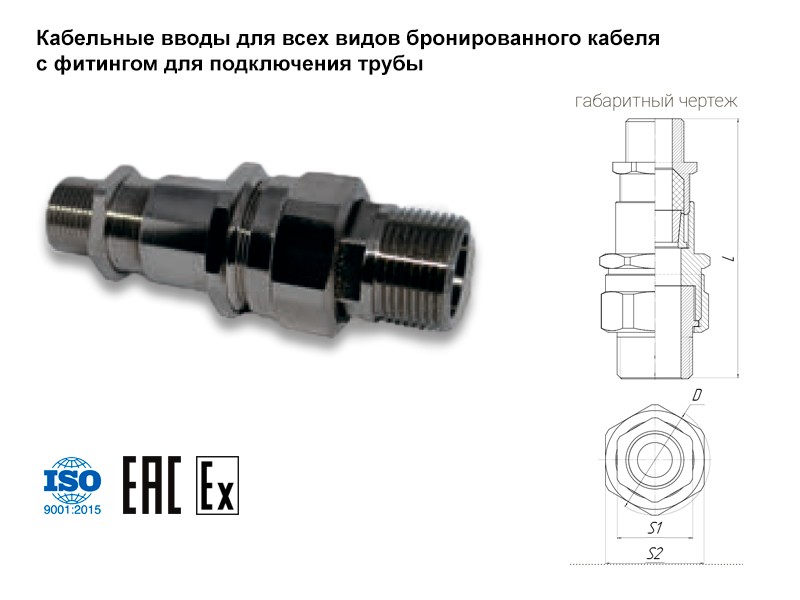

Вводы могут быть оснащены фитингом для крепления металлорукава, либо фитингом для присоединения трубы. Модульный принцип построения кабельного ввода позволяет легко присоединить трубу или металлорукав путем замены одной детали без замены кабельного ввода целиком.
| Технические характеристики | |
| Разрешения и сертификаты |
ТУ 3599-001-04152391-2016 ТС RU C-RU.МЮ62.В.04682 |
| Соответствие нормам |
ТР ТС 012/2011 ГОСТ 30852.0-2002 ГОСТ IEC 60079-1-2011 ГОСТ 30852.8-2002 ГОСТ 30852.14-2002 ГОСТ Р МЭК 60079-31-2010 |
| Маркировка взрывозащиты |
1 Ex d IIC / 1 Ex e IIC / 2 Ex nR IIC / Ex ta IIIC Da |
| Уровень IP | IP 66/67/68 |
| Температура эксплуатации | -60C< Ta <+130C |
| Материал корпуса | Никелированная латунь |
| Опции | Кольца заземления, контргайки, уплотнительные кольца, рифленые шайбы, защитные кожухи |
| Код исполне- ния | Присоеди- нительная резьба | Диаметр внутренней оболочки кабеля, мм | Диаметр внешней оболочки кабеля, мм | S, мм | D, мм | L, мм | Масса, г |
| ВА16 | M16x1,5-6g | 3-8 | 8-12 | 24 | 27 | 76 | 156 |
| ВА20 | M20x1,5-6g | 6-12 | 9-17 | 26 | 29 | 76 | 163 |
| ВА25 | M25x1,5-6g | 12-18 | 15-25 | 34 | 37 | 82 | 258 |
| ВА32 | M32x1,5-6g | 18-25 | 21-31 | 40 | 44 | 82 | 318 |
| ВА40 | M40x1,5-6g | 25-31 | 27-37 | 50 | 54 | 86 | 532 |
| ВА50 | M50x1,5-6g | 31-39 | 36-46 | 57 | 63 | 85 | 651 |
| ВА3/8 | 3/8’’ NPT | 3-8 | 8-12 | 24 | 27 | 73 | 155 |
| ВА1/2 | 1/2’’ NPT | 6-12 | 9-17 | 26 | 29 | 77 | 171 |
| ВА3/4 | 3/4’’ NPT | 12-18 | 15-25 | 34 | 37 | 84 | 272 |
| ВА1 | 1’’ NPT | 18-25 | 21-31 | 40 | 44 | 87 | 342 |
| ВА1.1/4 | 1 1/4’’ NPT | 25-31 | 27-37 | 50 | 54 | 92 | 581 |
| ВА1.1/2 | 1 1/2’’ NPT | 31-39 | 36-46 | 57 | 63 | 92 | 668 |
