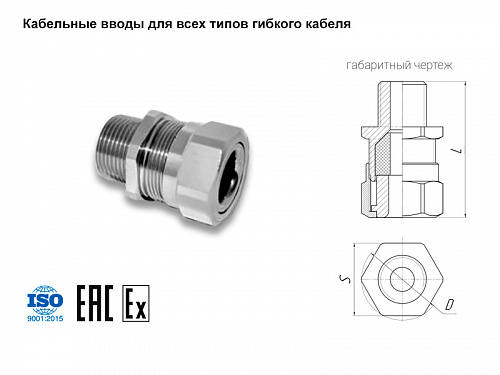

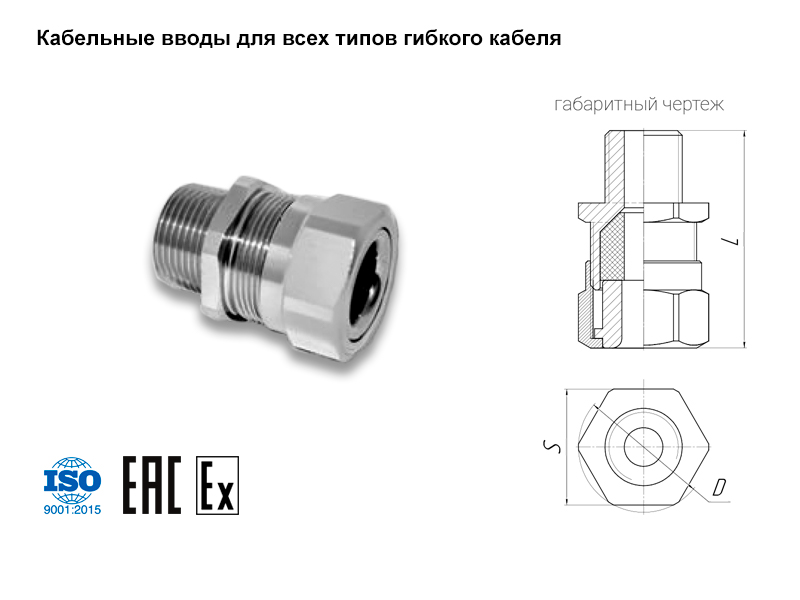

Взрывозащищенные кабельные вводы серии ВН предназначены для ввода гибких кабелей в электрооборудование, применяемое во взрывоопасных зонах.

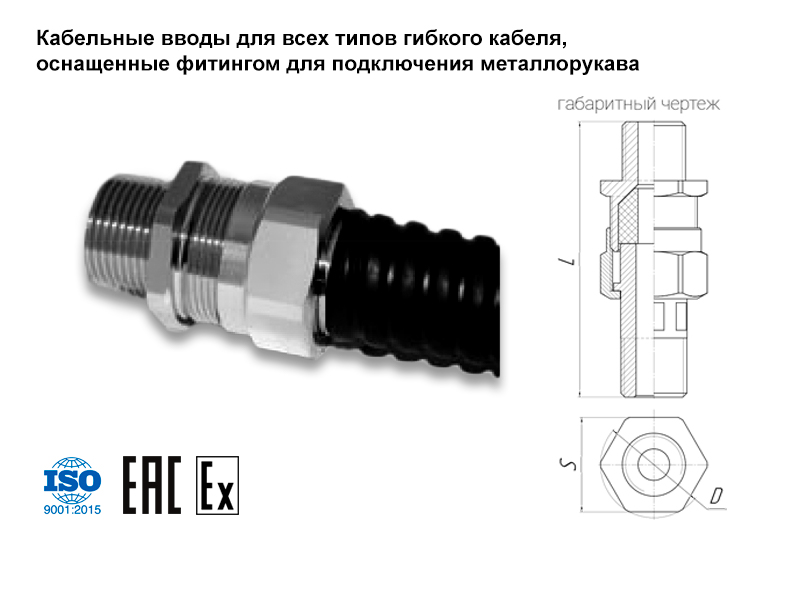

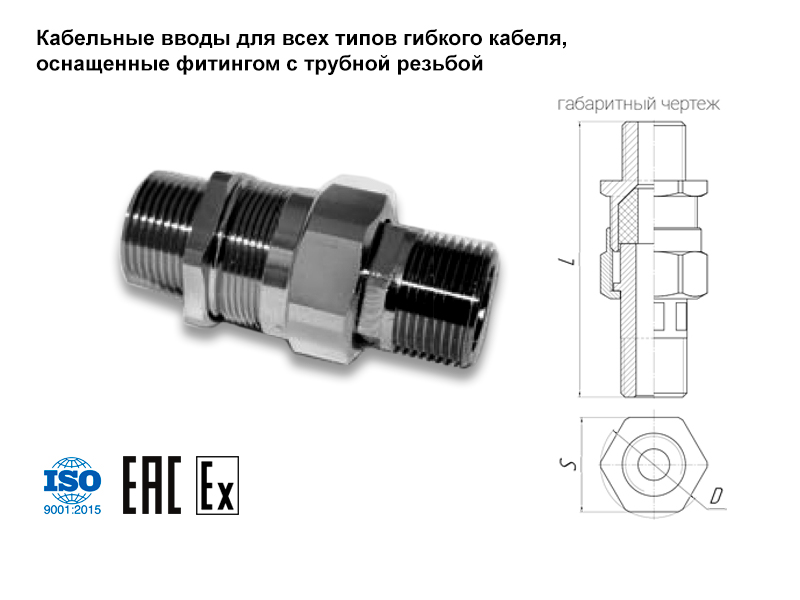

Вводы могут быть оснащены фитингом для крепления металлорукава, либо фитингом для присоединения трубы.Модульный принцип построения кабельного ввода позволяет легко присоединить трубу или металлорукав путем замены одной детали без замены кабельного ввода целиком.
| Технические характеристики | |
| Разрешения и сертификаты |
ТУ 3599-001-04152391-2016 ТС RU C-RU.МЮ62.В.04682 |
| Соответствие нормам |
ТР ТС 012/2011 ГОСТ 30852.0-2002 ГОСТ IEC 60079-1-2011 ГОСТ 30852.8-2002 ГОСТ 30852.14-2002 ГОСТ Р МЭК 60079-31-2010 |
| Маркировка взрывозащиты |
1 Ex d IIC / 1 Ex e IIC / 2 Ex nR IIC / Ex ta IIIC Da |
| Уровень IP | IP 66/67/68 |
| Температура эксплуатации | -60C< Ta <+130C |
| Материал корпуса | Никелированная латунь |
| Опции | Кольца заземления, контргайки, уплотнительные кольца, рифленые шайбы, защитные кожухи |
| Код исполнения | Присоединительная резьба | Диаметр внешней оболочки кабеля, мм | S, мм | D, мм | L, мм | Масса, г |
| ВН16 | M16x1,5-6g | 3-8 | 24 | 27 | 45 | 95 |
| ВН20 | M20x1,5-6g | 6-12 | 26 | 29 | 46 | 105 |
| ВН25 | M25x1,5-6g | 12-18 | 34 | 37 | 50 | 180 |
| ВН32 | M32x1,5-6g | 18-25 | 40 | 44 | 50 | 218 |
| ВН40 | M40x1,5-6g | 25-31 | 50 | 54 | 51 | 349 |
| ВН50 | M50x1,5-6g | 31-39 | 57 | 63 | 51 | 429 |
| ВН3/8 | 3/8’’ NPT | 3-8 | 24 | 27 | 42 | 94 |
| ВН1/2 | 1/2’’ NPT | 6-12 | 26 | 29 | 47 | 112 |
| ВН3/4 | 3/4’’ NPT | 12-18 | 34 | 37 | 52 | 193 |
| ВН1 | 1’’ NPT | 18-25 | 40 | 44 | 55 | 242 |
| ВН1.1/4 | 1 1/4’’ NPT | 25-31 | 50 | 54 | 57 | 398 |
| ВН1.1/2 | 1 1/2’’ NPT | 31-39 | 57 | 63 | 58 | 446 |
