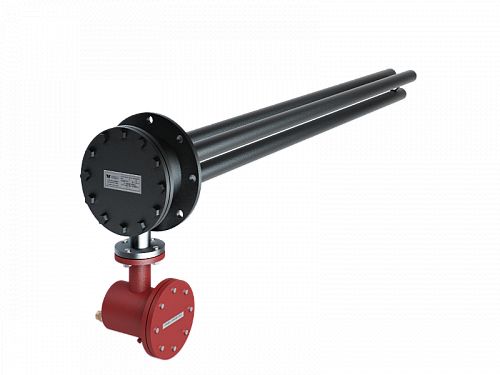

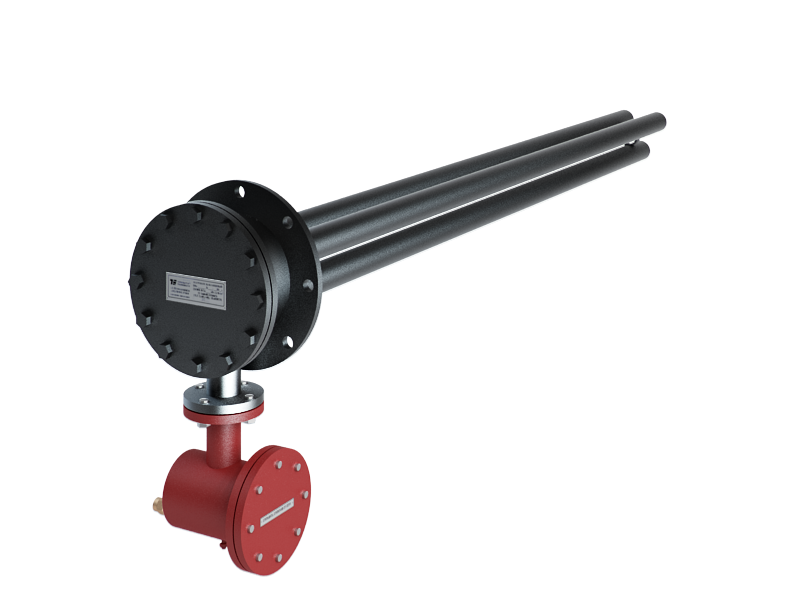

Нагреватели электрические врезные типа НФв предназначены для разогрева жидкостей, включая нефтепродукты и водные растворы, в емких резервуарах и хранилищах на нефтеперерабатывающих, нефтехимических и других взрывоопасных производствах. Нагреватели НФв предназначены для разогрева светлых и темных нефтепродуктов, включая сырую нефть, нефтешламы, дизельное топливо, битумы, мазуты, масла, а также иных агрессивных сред.
Область применения нагревателей НФв – взрывоопасные зоны помещений и наружных установок согласно ГОСТ Р 51330.13-99 (МЭК 60079-14-96), гл. 7, 3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах в макроклиматических районах с умеренным и холодным климатом.
Взрывозащита нагревателей вида "взрывонепроницаемая оболочка" обеспечивается следующими средствами:

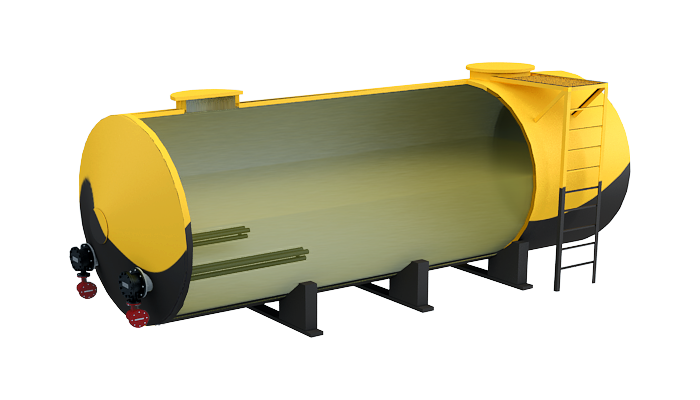

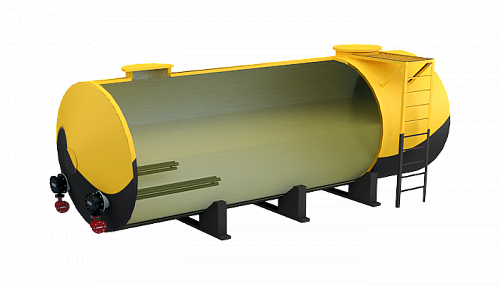

Нагреватели электрические врезные типа НФв устанавливаются в боковой стенке резервуара посредством сварного соединения или через фланец.
Съемные нагревательные элементы не контактируют с нагреваемой средой, т.к. защищены трубной оболочкой из нержавеющей или низкоуглеродистой стали. Поэтому ремонт или замена нагревательных элементов не требует опорожнения резервуара.
Нагреватели различаются количеством электронагревательных элементов, длиной, диаметром и мощностью. Условное обозначение нагревателя состоит из его наименования, потребляемой мощности, длины нагревательной части, количества керамических электронагревателей и обозначения материала нагревателя (см. таблицу).
Вариант |
Габаритные размеры |
Типоразмер присоединительного ланца |
Количество трубных нагревателей |
Масса, кг |
Мощность, кВт |
|
---|---|---|---|---|---|---|
длина, мм | диаметр, мм | |||||
НФв 2-1-1х | 1150 | 215 | Ду100 Ру10 | 1 | 28 | 2 |
НФв 3-3-1х | 3150 | 215 | Ду100 Ру10 | 1 | 42 | 3 |
НФв 4-2-1х | 2150 | 215 | Ду100 Ру10 | 1 | 35 | 4 |
НФв 4-3-1х | 3150 | 215 | Ду100 Ру10 | 1 | 42 | 4 |
НФв 6-3-1х | 3150 | 215 | Ду100 Ру10 | 1 | 42 | 6 |
НФв 6-1-3х | 1150 | 335 | Ду200 Ру10 | 3 | 54 | 6 |
НФв 6-0,5-6х | 650 | 390 | Ду250 Ру10 | 6 | 58 | 6 |
НФв 9-1,5-3х | 1650 | 335 | Ду200 Ру10 | 3 | 64 | 9 |
НФв 12-2-3х | 2150 | 335 | Ду200 Ру10 | 3 | 75 | 12 |
НФв 12-1-6х | 1150 | 390 | Ду250 Ру10 | 6 | 79 | 12 |
НФв 15-2,5-3х | 2650 | 390 | Ду200 Ру10 | 3 | 85 | 15 |
НФв 18-3-3х | 3150 | 335 | Ду200 Ру10 | 3 | 95 | 18 |
НФв 18-1,5-6х | 1650 | 390 | Ду250 Ру10 | 6 | 99 | 18 |
НФв 24-2-6х | 2150 | 390 | Ду250 Ру10 | 6 | 120 | 24 |
НФв 32-3-6х | 3150 | 390 | Ду250 Ру10 | 6 | 160 | 32 |
НФв 36-3-6х | 3150 | 390 | Ду250 Ру10 | 6 | 160 | 36 |
НФв 40-2-9х | 2150 | 440 | Ду300 Ру10 | 9 | 172 | 40 |
НФв 50-3-9х | 3150 | 440 | Ду300 Ру10 | 9 | 240 | 50 |
НФв 54-3-9х | 3150 | 440 | Ду300 Ру10 | 9 | 240 | 54 |
НФв 72-3-12х | 3150 | 440 | Ду300 Ру10 | 12 | 285 | 72 |
*x - материал корпуса нагревателя, тип стали:
По согласованию с заказчиком допускается изготавливать нагреватели с параметрами, отличными от приведенных в Таблице. При этом в условном обозначении нагревателя после символа, определяющего изменяемое значение параметра, вносится символ «с».
Характеристики | |
Взрывоопасные смеси по ГОСТ | категории IIA, IIB группы Т1...Т3 |
Вид взрывозащиты | взрывонепроницаемая оболочка "d" |
Маркировка взрывозащиты | 1ExdIIBT3X |
Напряжение питающей сети, В | 220/380 |
Номинальная мощность, кВт | 2-72 |
Удельная поверхностная мощность, Вт/кв.см, не более | 1,1 |
Габаритные размеры, мм Длина | 1150-3150 |
Диаметр фланца | 215-440 |
Материал оболочки нагревательных элементов | Ст.3, 09Г2С, AISI304, AISI321, AISI316 |
Масса, кг | 28-285 |
