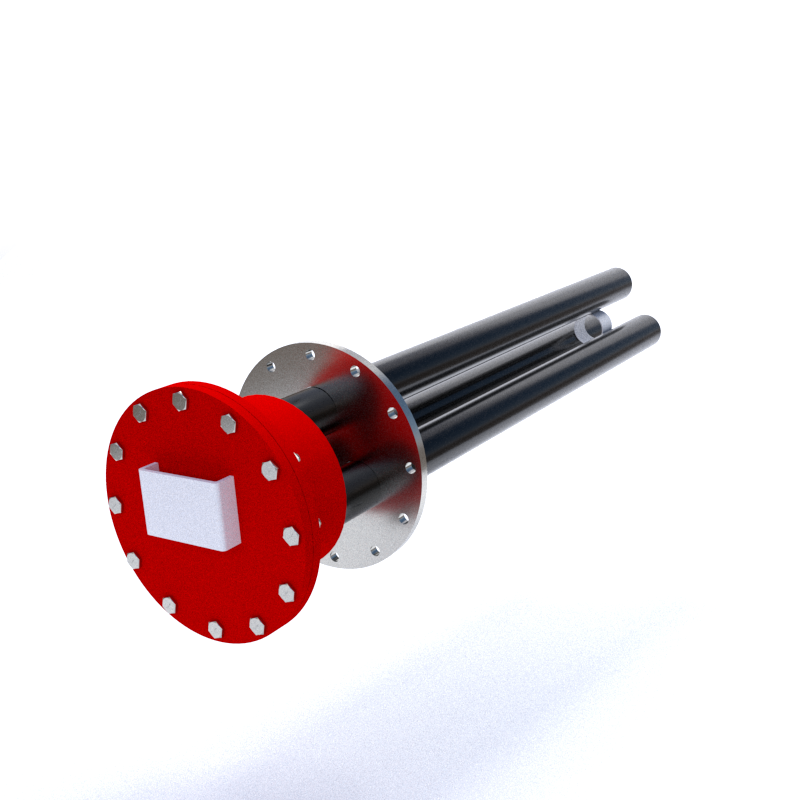

Нагреватели взрывозащищенные электрические врезные типа НТВЕх
Нагреватели электрические врезные предназначены для разогрева жидкостей, включая нефтепродукты и водные растворы, в резервуарах и хранилищах на нефтеперерабатывающих, нефтехимических и других взрывоопасных производствах.
Вы можете оставить заявку на данный товар и наш менеджер обязательно с вами свяжется

Нагреватели электрические врезные типа НТВЕх предназначены для разогрева жидкостей, включая нефтепродукты и водные растворы, в емких резервуарах и хранилищах на нефтеперерабатывающих, нефтехимических и других взрывоопасных производствах. Нагреватели НТВЕх предназначены для разогрева светлых и темных нефтепродуктов, включая сырую нефть, нефтешламы, дизельное топливо, битумы, мазуты, масла, а также иных агрессивных сред.

Область применения нагревателей НТВЕх – взрывоопасные зоны помещений и наружных установок согласно ГОСТ Р 51330.13-99 (МЭК 60079-14-96), гл. 7, 3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах в макроклиматических районах с умеренным и холодным климатом.

Взрывозащита нагревателей вида "взрывонепроницаемая оболочка" обеспечивается следующими средствами:

  • Заключение нагревателя во взрывонепроницаемую оболочку, которая выдерживает давление взрыва внутри оболочки и исключает передачу взрыва во внешнюю среду согласно ГОСТ Р 52350.0-2005.
  • Ограничение температуры нагрева наружных частей нагревателя в пределах температурного класса Т3 за счет термовыключателей и стабилизированной конструкции элементов нагревателя. Сигналы термовыключателей обрабатываются посредством шкафа управления типа ШУ-ТЕРМ, который обеспечивает подачу силового питания на нагреватели, контроль температуры нагреваемой среды, контроль состояния и защиту нагревателей.
  • Высокой степенью механической прочности по ГОСТ Р 52350.0-2005.

Нагреватели электрические врезные типа НТВЕх устанавливаются в боковой стенке резервуара посредством сварного соединения или через фланец.

Съемные нагревательные элементы не контактируют с нагреваемой средой, т.к. защищены трубной оболочкой из нержавеющей или низкоуглеродистой стали. Поэтому ремонт или замена нагревательных элементов не требует опорожнения резервуара.

Нагреватели различаются количеством электронагревательных элементов, длиной, диаметром и мощностью. Условное обозначение нагревателя состоит из его наименования, потребляемой мощности, длины нагревательной части, количества керамических электронагревателей и обозначения материала нагревателя (см. таблицу).

Вариант исполнения (*) Габаритные размеры Типоразмер присоединительного фланца Кол-во трубных нагревателей Масса, кг (**) Мощность, кВт

НТВЕх-2-1-1

1100

215

Ду100 Ру10

1

27

2

НТВЕх-3-1-1,5

1600

215

Ду100 Ру10

1

33

3

НТВЕх-3-1-3

3100

215

Ду100 Ру10

1

41

3

НТВЕх-4-1-2

2100

215

Ду100 Ру10

1

35

4

НТВЕх-4-1-3

3100

215

Ду100 Ру10

1

41

4

НТВЕх-6-1-3

3100

215

Ду100 Ру10

1

41

6

НТВЕх-8-1-4

4100

215

Ду100 Ру10

1

46

8

НТВЕх-6-3-1

1100

335

Ду200 Ру10

3

52

6

НТВЕх-9-3-1,5

1600

335

Ду200 Ру10

3

61

9

НТВЕх-12-3-2

2100

335

Ду200 Ру10

3

72

12

НТВЕх-15-3-2,5

2600

335

Ду200 Ру10

3

83

15

НТВЕх-18-3-3

3100

335

Ду200 Ру10

3

90

18

НТВЕх-24-3-4

4100

335

Ду200 Ру10

3

99

24

НТВЕх-12-6-1

1100

390

Ду250 Ру10

6

77

12

НТВЕх-18-6-1,5

1600

390

Ду250 Ру10

6

86

18

НТВЕх-24-6-2

2100

390

Ду250 Ру10

6

112

24

НТВЕх-32-6-3

3100

390

Ду250 Ру10

6

150

32

НТВЕх-36-6-3

3100

390

Ду250 Ру10

6

150

36

Примечание:
* По требованию заказчика вариант исполнения нагревателя, может изготавливаться из стали марок:
1. Низкоуглеродистая сталь Ст.3-Ст.20
2. Холодостойкой стали 09Г2С или аналогичной
3. Нержавеющая сталь 08Х18Н10 или 12Х18Н10Т
Элемент оболочки для датчиков, изготавливаются для всех типов нагревателей из стали марки 12Х18Н10Т.
** Масса нагревателей зависит от варианта исполнения

Характеристики
Напряжение питающей сети, В 220/380В
Номинальная мощность, кВт 2-36
Удельная поверхностная мощность, Вт/кв.см, не более 1,1
Взрывоопасные смеси по ГОСТ категории IIA, IIB группы Т2...Т6
Вид взрывозащиты взрывонепроницаемая оболочка "d"
Маркировка взрывозащиты 1ExdllBT3X
Материал оболочки нагревательных элементов Ст.3, 09Г2С, AISI304, AISI321, AISI316
Общий вес от 28 до 180кг
