Секции нагревательные кабельные НТ предназначены для использования в системах антиобледенения, для предотвращения образования наледи на лестницах, пандусах, дорожках и других открытых площадях со средней механической нагрузкой во время эксплуатации.
Вы можете оставить заявку на данный товар и наш менеджер обязательно с вами свяжется

Нагревательный кабель представляет собой плоскую ленту толщиной около 3 мм и шириной 12–14 мм. Плоская форма кабеля и большая площадь поверхности идеальна для использования в системах обогрева открытых площадей, поскольку позволяет наиболее эффективно отдавать тепло и равномерно прогревать стяжку.

  • Уникальная технология
  • Повышенная линейная мощность 50 Вт/м – экономичное решение:
    – снижение расхода кабеля на 1 м2
    – низкая стоимость обогрева 1 м2
    – снижение риска повреждения кабеля и кровли при монтаже из-за увеличения расстояния между нитками кабеля при раскладке
  • Большая площадь поверхности кабеля:
    – эффективный отвод тепла
    – повышенная надежность
    – равномерный прогрев поверхности
  • Высокая механическая прочность
  • Снижение расходов на монтажные работы (секции поставляются на объект в виде надежных изделий с установочными проводами и готовых к немедленному использованию)
  • Секции рассчитаны на напряжение 220 и 380 В
  • Идеально подходит для укладки в бетон, цементно-песчаный раствор, сухую смесь

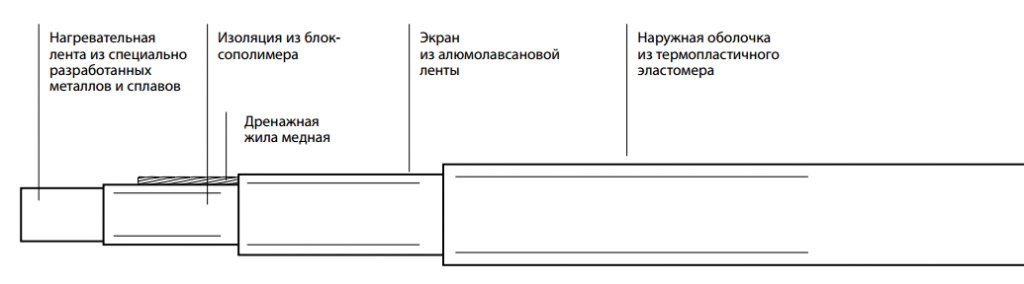

Конструкция нагревательного кабеля

Секция нагревательная кабельная 50НТ

Параметры секций нагревательных кабельных НТ


Марка секции
нагревательной 		Длина
нагревательной
части, м 		Стартовая
мощность секции
нагревательной при +5°C, Вт 		Мощность, Вт Сопротивление секции
нагревательной при +20°C,
Ом 		Марка установочн.
провода
50НТ01-2-0270-040 27 1485 1360 30,7-35,6 БУН 2-1,5
50НТ02-2-0370-040 37 2035 1840 22,7-26,3 БУН 2-1,5
50НТ03-2-0860-040 86 4730 4280 9,8-11,4 БУН 2x2,5
50НТ05-2-0960-040 92 5280 4800 8,7-10,2 БУН 2x2,5
50НТ06-2-0800-040 80 4400 4000 10,5-12,1 БУН 2x2,5
50НТ01-3-0470-040 47 2585 2350 53,0-61,4 БУН 2x1,5
50НТ02-3-0640-040 64 3520 3180 39,2-45,4 БУН 2x1,5
50НТ03-3-1480-040 148 8140 7390 16,9-19,5 БУН 2x2,5
50НТ05-3-1650-040 165 9075 8260 15,0-17,5 БУН 2x2,5
50НТ06-3-1380-040 138 7590 6910 18,1-20,9 БУН 2x2,5

Подробности сертификации

Декларация соответствия требованиям технического регламента Таможенного союза "О безопасности низковольтного оборудования".


Характеристики
Напряжение питания ~220 В / ~380 В
Линейная мощность 50 Вт/м
Максимально допустимая температура без нагрузки +90 °С
Минимальная температура монтажа –30 °С
Минимальный радиус изгиба при хранении 150 мм
Минимальный допустимый радиус однократного изгиба 60 мм
Сопротивление изоляции не менее 1×103 МОм•м
Номинальный размер нагревательного кабеля (толщина×ширина) 3,6×12,4 мм
Номинальный размер установочного провода БУН 2×1,5 (толщина×ширина) 4,4×7,2 мм
Номинальный размер установочного провода БУН 2×2,5 (толщина×ширина) 4,9×8,2 мм
Степень защиты IP67
Механическая прочность по IEC 60800 класс М2
Срок службы 25 лет
Испытательное напряжение изоляции 1500 В
Горючесть Не распространяет горения
Гарантийный срок 3 года
