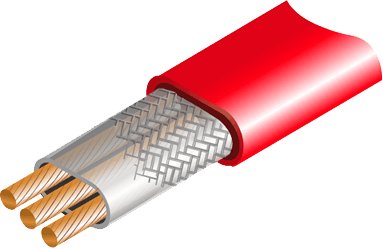

Нагревательный кабель представляет собой конструкцию из трех параллельных нагревательных жил из медной проволоки с изоляцией из кремнийорганической резины, поверх которой наложена оплетка из медной луженой проволоки, и оболочкой из кремнийорганической резины.
Размеры нагревательных жил выбираются так, чтобы обеспечить желаемое тепловыделение для требуемой длины цепи. Нагревательные кабели присоединяются непосредственно к трехфазной сети питания или, при необходимости, к специальному повышающему трансформатору.
Кабели LLS могут прямо или спирально укладываться на трубе. Для предварительно теплоизолированных трубопроводов, кабели обычно помещаются в направляющие элементы, установленные на транспортной трубе под теплоизоляцией. Нагревательный кабель поставляется в удобных для монтажа длинах для последовательного соединения на месте и в виде готовых нагревательных секций ТМТЭ. Кабели, устанавливаемые на участке подачи питания, поставляются в соединении с установочными проводами.
Пожалуйста, обратите внимание, что предприятие-изготовитель может изменять размеры жил, чтобы обеспечить необходимое тепловыделение (Вт/м), для требуемой длины цепи.
| Тип | Номинальный размер, мм | Минимальный радиус изгиба*, мм |
| LLS 3x1.5 | 14.9х7.8 | 40 |
| LLS 3x3.0 | 16.9х8.5 | 45 |
| LLS 3x6.0 | 19.6х9.4 | 50 |
LLS – трехфазный нагревательный кабель постоянной мощности для предотвращения замерзания или поддержания температуры продукта в трубопроводах средней длины, до 3 км, в безопасных и взрывоопасных зонах. Типичное применение – поддержание температуры продукта в надземных или подземных нефтепроводах и газопроводах, предотвращение замерзания водоводов.
Система электрообогрева питается либо от источника питания (специально разработанный повышающий трансформатор при напряжении питания выше 380 В), либо непосредственно от трехфазной сети через систему управления питанием. Мощность сети питания должна соответствовать мощности, потребляемой системой электрообогрева. Специально разработанная схема холодного запуска позволяет снизить пусковые токи.

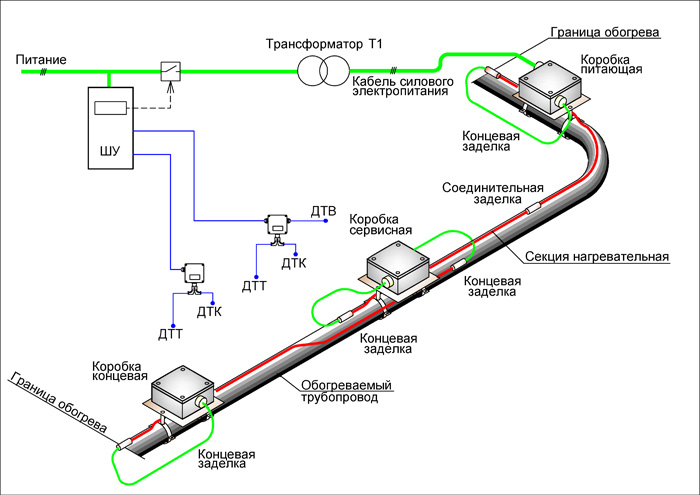

ООО«ССТэнергомонтаж» предлагает не просто нагревательные кабели LLS, образующие часть системы электрообогрева, а проектирует, изготавливает и осуществляет монтаж комплексных систем, адаптированных к конкретным условиям применения на объекте заказчика. По согласованию с заказчиком поставляются: источник питания (при напряжении отличном от 380 В), система управления питанием и контроля температуры, оборудование слежения/сигнализации за целостностью цепи, коробки подачи питания, сервисные коробки, соединительные заделки – все специально разработанное и произведенное предприятием-изготовителем.
ВНИМАНИЕ!
1. Для исключения перегрева нельзя допускать сближение и самопересечение кабеля.
2. Необходимо четко следовать инструкции по монтажу.
Длина нагревательной секции в зависимости от напряжения питания, сечения токопроводящей жилы и линейной мощности тепловыделения нагревательного кабеля с изоляцией из кремнийорганической резины.
| Мощность, Вт/м | 50 | 40 | 30 | 20 | ||||||||||
| Сечение, мм² | 1.5 | 3.0 | 6.0 | 1.5 | 3.0 | 6.0 | 1.5 | 3.0 | 6.0 | 1.5 | 3.0 | 6.0 | ||
|
Линейное напряжение, В |
220 | 250 | 320 | - | 280 | 370 | - | 335 | 470 | - | 425 | 600 | - | |
| 380 | 440 | 560 | 870 | 485 | 650 | 970 | 580 | 770 | 1170 | 740 | 1020 | 1490 | ||
| 500 | 570 | 730 | 1150 | 640 | 850 | 1290 | 770 | 1020 | 1550 | 975 | 1350 | 1960 | ||
| 660 | 750 | 970 | 1520 | 845 | 1130 | 1700 | 1015 | 1350 | 2040 | 1280 | 1800 | 2590 | ||
| Характеристики | |
| Максимальная температура (под нагрузкой) | 130°С |
| Максимальная температура (без нагрузки) | 180°С |
| Минимальная температура монтажа | -60°С |
| Электропитание | трехфазное до 660 В в зависимости от условий применения |
| Тепловыделение | дo 50 Вт/м в зависимости от исполнения для условий применения |
| Сечение нагревательной жилы | 1,5 мм², 3,0 мм², 6,0 мм² |
| Производитель | ССТ |
